Электрический термометр своими руками
Термометр на DS18B20
Осмелюсь предложить для повторения простой термометр на датчике DS18B20 (DS18S20) и PIC16F630.
Сделано для применения в климатической приточной системе на другом МК, а данная схема явилась побочным продуктом разработки. Особенностью является высокая скорость измерений (период отсчетов около 110 мс). Диапазон обычен: -55...+125 , разрешающая способность 1 градус, точность соответствует точности датчика - 0,5 градуса (в диапазоне -10...+85).
Источник питания любой от 4 до 5 вольт (но стабилизированный). Индикатор с общим катодом (но можно сделать и общий анод). Резисторы в сегментах можно изменять в диапазоне 82...150 ом. Ключи на МОСФЕТах легко заменить на NPN транзисторы (в макете стоят обычные КТ315 с базовыми делителями).
По просьбам трудящихся можно увеличить число датчиков, но не более 3-х (иначе не хватит 14 выводов МК). Так же можно портировать решение на любой МК Микрочипа с числом выводов не менее 14.
Схема цифрового термометра на датчике DS18B20

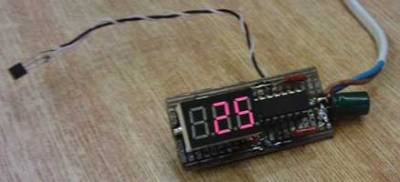

Собранная схема на макетной плате
Прошивку HEX, исходники программ на ASM и Си можете скачать здесь Скачать
